Pompa di calore Gli scaldabagni elettrici sono soluzioni altamente efficienti per l'alimentazione di acqua calda domestica e possono essere utilizzati insieme a sistemi di pompa di calore per applicazioni di riscaldamento a pavimento. A differenza degli scaldabagni tradizionali, le pompe di calore utilizzano l'elettricità per trasferire il calore esistente da un luogo all'altro, invece di generare calore direttamente.
La tecnologia della pompa di calore è ampiamente adottata dai proprietari di casa sia per il riscaldamento che per il raffreddamento degli edifici, e può anche essere configurata come sistema autonomo di acqua calda domestica o come parte di una soluzione integrata che fornisce sia acqua calda che condizionamento dello spazio.

Acqua calda 24 ore su 24

Risparmio energetico

Green House

Personalizzazione

Alimentazione idrica ad alta pressione

| Capienza (L) | 80 100 120 150 200 250 300 400 500 600 700 800 1000 |
| Materiale interno del serbatoio | SUS304 / SUS316L / Duplex Steel 2205 |
| Materiale esterno del serbatoio | Acciaio zincato con verniciatura SUS201 / SUS304 / SUS316L |
| Spessore dell'isolamento (mm) | 50 standard, opzionale 45/55/60/80/100 |
| Dimensione della connessione (pollici) | 1/2″ 3/4″ 1″ 5/4″ 6/4″ 2″ |
| Riscaldatore elettrico | 1"- 6/4" 1.5-3Kw 110-240V 50-60Hz |
| Materiale per scambio termico | Acciaio inossidabile/rame TP2 |
1. Si tratta di un serbatoio d'acqua in acciaio inox, pressurizzato, isolante, con una pressione operativa di 6 bar e una pressione di prova di 10 bar per 10 minuti.
2. Questo serbatoio può essere collegato a diverse fonti di calore (pompe di calore, collettori solari, riscaldamento elettrico, caldaie a gas, ecc.)
I nostri serbatoi d'acqua con pompa di calore in acciaio inox sono progettati per immagazzinare acqua calda domestica riscaldata da sistemi a pompa di calore. Con uno stoccaggio isolato, opzioni di capacità multiple e materiali configurabili per scambiatori di calore, offrono una soluzione flessibile per applicazioni residenziali e commerciali leggeri.
Disponibili in capacità da 80 a 1000 litri, i serbatoi presentano una pressione di lavoro di 6 bar e offrono opzioni di materiale interno SUS304, SUS316L e Duplex 2205. Scambiatori di calore in acciaio inox o rame TP2, connessioni elettriche opzionali per il riscaldamento e spessori di isolamento personalizzabili permettono di adattare la configurazione del serbatoio a diverse esigenze del progetto.
Sia che sia utilizzato con una pompa di calore domestica dedicata all'acqua calda sia integrato in un impianto di riscaldamento multisorgente, il serbatoio appropriato può essere selezionato in base alla potenza della pompa di calore, alla domanda idrica e al design idraulico.
Scegliere un serbatoio d'acqua adatto per la pompa di calore comporta più che adattarne la capacità alla dimensione della casa. Per installatori e progettisti di sistemi, la potenza termica della pompa di calore è un altro punto di partenza importante.
Un serbatoio troppo piccolo può fornire acqua calda immagazzinata insufficiente durante i picchi di domanda, mentre un serbatoio inutilmente grande può aumentare i requisiti di spazio per l'installazione e le perdite di calore in standby.
La tabella seguente fornisce riferimenti preliminari di capacità per le gamme di uscita comuni delle pompe di calore.
| Potenza di riscaldamento della pompa di calore | Capacità del serbatoio suggerita | Riferimento di applicazione |
|---|---|---|
| 4–6 kW | 150–200 L |
Piccoli sistemi residenziali di acqua calda |
| 8–12 kW | 200–300 L |
Applicazioni residenziali medie |
| 14 kW e oltre | 300 L+ |
Installazioni residenziali più grandi o ad alta domanda |
Questi intervalli di capacità sono riferimenti preliminari e devono essere confermati tramite calcoli ingegneristici. Non sono requisiti universali di dimensionamento.
La selezione finale dovrebbe considerare il consumo giornaliero di acqua calda, la domanda di picco di aspirazione, la temperatura d'acqua in ingresso, la temperatura di stoccaggio target, la capacità di recupero della pompa di calore, il tempo di riscaldamento disponibile e le prestazioni dello scambiatore di calore.
Per i progetti che richiedono una configurazione personalizzata, fornisci il modello di pompa di calore, la potenza termica nominale, la temperatura di stoccaggio richiesta, il fabbisogno giornaliero di acqua calda e le condizioni di installazione. Il nostro team può esaminare i requisiti e raccomandare una capacità di serbatoio appropriata.

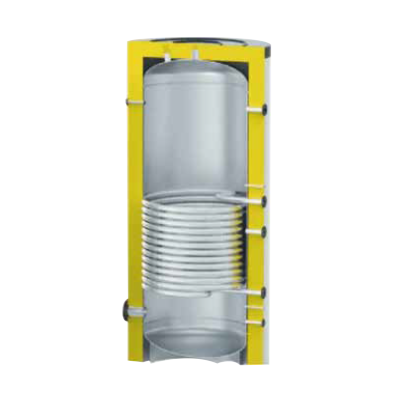

Lo scambiatore di calore svolge un ruolo importante nel trasferimento dell'energia dal circuito di riscaldamento della pompa di calore all'acqua immagazzinata.
I nostri serbatoi d'acqua a pompa di calore offrono opzioni di materiali di scambio termico in acciaio inox e rame TP2, permettendo ai clienti di scegliere una configurazione adatta in base alle condizioni operative e ai requisiti del progetto.
| Paragone | Scambiatore di calore in acciaio inox | Scambiatore di calore in rame TP2 |
|---|---|---|
| Caratteristiche dei materiali | Buona resistenza meccanica e resistenza alla corrosione in condizioni idriche adatte | Alta conducibilità termica e buona formabilità |
| Trasferimento di calore | Le prestazioni dipendono dall'area della bobina, dalla geometria, dallo spessore della parete e dalle condizioni operative | Una maggiore conducibilità termica del materiale può supportare un efficace trasferimento di calore |
| Considerazioni sulla corrosione | La qualità del materiale dovrebbe essere scelta in base alla chimica dell'acqua | La compatibilità dovrebbe essere valutata in base alla qualità dell'acqua e alle condizioni del circuito |
| Priorità di selezione | Durata e compatibilità dei materiali | Conducibilità termica e flessibilità di progettazione degli scambiatori di calore |
Il rame TP2 ha una conducibilità termica superiore rispetto all'acciaio inossidabile, rendendolo un materiale attraente per applicazioni con scambiatori di calore. Tuttavia, le prestazioni effettive di trasferimento termico di una bobina completa dipendono anche dalla sua superficie, geometria, portata e differenza di temperatura.
L'acciaio inossidabile offre un'alternativa per progetti in cui la resistenza meccanica e la compatibilità con specifiche condizioni idriche sono importanti. La sua idoneità dovrebbe comunque essere valutata rispetto alla chimica effettiva dell'acqua e al grado selezionato per acciaio inossidabile.
Per entrambe le opzioni, la superficie della bobina e la caduta di pressione devono essere adattate alle condizioni operative richieste dalla pompa di calore.
Le nostre opzioni di scambiatore di calore configurabili aiutano a soddisfare diversi modelli di pompe di calore e requisiti di installazione senza dover dipendere da una soluzione di materiale singolo per ogni progetto.
I serbatoi d'acqua a pompa di calore possono essere incorporati in diverse architetture di sistema, ma la disposizione di collegamento dipende da come la pompa di calore genera e trasferisce.
In una tipica configurazione monoblocco idronica, il circuito di refrigerazione è contenuto all'interno dell'unità esterna della pompa di calore. Acqua riscaldata o un fluido di trasferimento di calore adatto circola tra la pompa di calore e il sistema del serbatoio interno.
Per una configurazione indiretta di acqua calda domestica, questo circuito di riscaldamento trasferisce energia attraverso la bobina interna dello scambiatore di calore del serbatoio.
Considerazioni importanti per il progetto includono l'isolamento delle tubazioni, i requisiti della pompa di circolazione, la protezione dal gelo, la portata e la distanza tra la pompa di calore e il serbatoio di accumulo.
I sistemi a pompa di calore split utilizzano componenti separati per esterni e interni collegati tramite una configurazione di sistema appropriata.
Per i sistemi split dotati di modulo idronico interno, il serbatoio può ricevere calore attraverso il circuito di riscaldamento del modulo e lo scambiatore di calore del serbatoio.
Tuttavia, alcune pompe di calore per acqua calda domestica divise dedicate utilizzano una connessione a base di refrigerante a un serbatoio appositamente progettato. Questi sistemi non sono automaticamente intercambiabili con i tradizionali serbatoi di stoccaggio a serpentine d'acqua.
Il metodo di collegamento corretto deve quindi essere confermato rispetto allo schema di sistema e ai requisiti tecnici del produttore della pompa di calore.
Quando si seleziona un serbatoio per uno dei due sistemi, si verifica la portata richiesta del circuito di riscaldamento, la capacità dello scambiatore di calore, le dimensioni delle connessioni, la pressione operativa e la disposizione dei sensori di controllo.
I nostri serbatoi d'acqua a pompa di calore offrono molteplici dimensioni di connessione e opzioni di materiali per scambiatori di calore, offrendo flessibilità nella configurazione di una soluzione indiretta adatta per lo stoccaggio dell'acqua calda.
Sebbene questi prodotti siano tutti utilizzati nei sistemi di riscaldamento e acqua calda, le loro funzioni non sono identiche. Scegliere il serbatoio corretto aiuta a evitare costi inutili dell'attrezzatura e una configurazione impropria del sistema.
| Tipo di carro armato | Funzione principale | Acqua immagazzinata | Applicazione comune |
|---|---|---|---|
| Serbatoio dell'acqua a pompa di calore | Conserva acqua calda domestica riscaldata da un sistema di pompa di calore compatibile | Acqua calda potabile in un serbatoio domestico approvato | Sistemi di acqua calda domestica a pompa di calore |
| Serbatoio tampone | Fornisce ulteriore accumulo termico e volume d'acqua per un circuito di riscaldamento idronico | Acqua di circolazione del sistema di riscaldamento, non destinata al consumo | Riscaldamento spaziale, pompe di calore, caldaie e sistemi multizona |
| Serbatoio d'acqua calda domestico | Conserva acqua calda per il consumo domestico o commerciale | Acqua calda potabile in un serbatoio domestico approvato | Docce, cucine e fornitura generale di acqua calda domestica |
Un serbatoio d'acqua a pompa di calore destinato all'acqua calda domestica immagazzina l'acqua riscaldata per il consumo domestico. Il suo scambiatore di calore interno consente di trasferire il calore da un circuito di riscaldamento compatibile all'acqua immagazzinata.
A Serbatoio tampone, al contrario, è progettato principalmente per aumentare il volume d'acqua e la capacità di stoccaggio termico di un sistema di riscaldamento idronico. Può aiutare a gestire le differenze tra la produzione di calore e la domanda nella zona di riscaldamento.
Un serbatoio tampone non è un sostituto diretto di un serbatoio d'acqua calda domestico e non dovrebbe essere utilizzato per fornire acqua potabile a meno che non sia specificamente progettato e approvato a tale scopo.
Alcune installazioni possono richiedere entrambi i prodotti: un serbatoio dell'acqua a pompa di calore per l'acqua calda domestica e un serbatoio tampone per il circuito di riscaldamento dell'ambiente.
Entrambi i prodotti possono conservare acqua calda potabile, ma la loro specializzazione è diversa.
Un serbatoio d'acqua a pompa di calore è configurato in base alle esigenze di trasferimento e funzionamento di un sistema a pompa di calore compatibile. La selezione dello scambiatore di calore, la produzione di calore e la progettazione della connessione del sistema sono quindi particolarmente importanti.
A Serbatoio d'acqua calda domesticoè una categoria di prodotto più ampia focalizzata sull'immagazzinamento dell'acqua per il consumo quotidiano. A seconda della sua configurazione, può essere riscaldata da una caldaia, un elemento elettrico, un sistema solare termico o una pompa di calore.
La scelta finale dovrebbe basarsi sulla fonte di calore, sulla domanda di acqua calda, sulla disposizione dell'installazione e sulla configurazione del serbatoio richiesta.
La perdita di calore in standby dipende dalla capacità del serbatoio, dallo spessore dell'isolamento, dalla temperatura di stoccaggio e dalle condizioni ambientali.
I nostri serbatoi d'acqua a pompa di calore utilizzano uno spessore isolante standard di 50 mm, con spessori opzionali di 45, 55, 60, 80 e 100 mm per diversi requisiti del progetto.
Il valore specifico di perdita di calore in standby deve essere confermato utilizzando i dati di prova del modello rilevante e le condizioni di prova dichiarate. Per i progetti con requisiti rigorosi di prestazioni energetiche, si prega di richiedere i dati tecnici per la capacità e la configurazione di isolamento selezionate.
La compatibilità dipende dall'architettura del sistema della pompa di calore e dalla configurazione dello scambio termico del serbatoio, piuttosto che dalla sola designazione del refrigerante.
Per i sistemi a pompa di calore idronica, il calore viene tipicamente trasferito al serbatoio d'acqua calda domestico tramite un circuito idrico separato e uno scambiatore di calore interno.
Per le configurazioni del refrigerante diretto al serbatoio, può essere necessario uno scambiatore di calore appositamente progettato e approvato.
Si prega di fornire il modello della pompa di calore, il diagramma di collegamento del sistema, l'uscita di riscaldamento e i parametri operativi affinché la compatibilità possa essere verificata prima dell'ordine.
La portata massima consentita dipende dal materiale della bobina selezionato, dalle dimensioni dei tubi, dalla geometria della bobina, dalla dimensione della connessione e dalla caduta di pressione consentita.
Non dovrebbe essere applicato un unico flusso massimo a ogni capacità di serbatoio o configurazione di scambiatore di calore.
Per un abbinamento accurato, si prega di fornire la portata nominale del circuito di riscaldamento della pompa di calore, l'intervallo di temperatura di esercizio e la caduta di pressione consentita. Le specifiche corrispondenti della bobina possono quindi essere esaminate per il serbatoio selezionato.
La configurazione esistente del prodotto include opzioni di collegamento per riscaldatori elettrici, con una potenza di riscaldamento indicata da 1,5 a 3 kW.
Un elemento riscaldante elettrico ausiliario può fornire riscaldamento aggiuntivo quando richiesto dal progetto complessivo del sistema. La classifica finale del riscaldamento, la tensione, la disposizione di controllo e i requisiti di protezione elettrica devono essere confermati per il serbatoio selezionato e il mercato di destinazione.
Cerchi un serbatoio d'acqua con pompa di calore abbinato a un modello o progetto specifico di pompa di calore?
Inviaci la tua potenza termica per la pompa di calore, la capacità di stoccaggio richiesta, la temperatura di esercizio, il materiale preferito per lo scambiatore di calore, la disposizione della connessione e la stima dell'ordine d'ordine.
Con più capacità di serbatoi, opzioni di materiali in acciaio inossidabile, isolamento configurabile e scambiatori di calore in acciaio inox o rame TP2, possiamo aiutarti a scegliere una configurazione adatta per la tua applicazione di acqua calda domestica.
Contattaci per specifiche tecniche, dettagli sulla personalizzazione e un preventivo del progetto.
